ما هو الأرفف الكابولية المستخدمة اليوم؟

أنظمة أرفف البليت القياسية غير متوافقة من الناحية الهيكلية مع المواد الطويلة أو الضخمة أو غير المنتظمة. عندما يقوم مديرو المنشأة بإدخال حمولات كبيرة الحجم إلى رفوف الدمعة التقليدية، فإنهم يهدرون مساحة المستودع، ويتلفون المخزون، ويخلقون مخاطر شديدة على السلامة. تشكل القوائم الأمامية الصلبة للرفوف القياسية حدودًا رأسية صلبة. لا يمكنك تخزين العناصر فعليًا التي تتجاوز أبعاد منصة التحميل القياسية دون المخاطرة بالفشل الهيكلي أو اصطدام الرافعة الشوكية. يجب على مديري العمليات الموازنة بين متطلبات التخزين عالية الكثافة وإمكانية الوصول السريع للأحمال غير القياسية. غالبًا ما يجدون صعوبة في العثور على أنظمة تستوعب أطوال المنتجات المتغيرة دون وجود عوائق رأسية تعوق وجه الالتقاط. تقييم تتطلب الأرفف الكابولية تجاوز قدرات التحميل الأساسية. يجب عليك تحليل متطلبات الهندسة الإنشائية، وتوافق الرافعة الشوكية، وسير العمل التشغيلي المحدد. يشرح هذا الدليل التطبيقات الحديثة ومستويات النظام والمعايير الفنية اللازمة للتنفيذ الآمن.

• تعمل أنظمة الكابولي على إزالة العوائق الرأسية الأمامية، مما يجعلها الحل الوحيد القابل للتطبيق للتخزين عالي الكثافة للمواد طويلة الحجم مثل الخشب والصلب والأنابيب.

• يجب أن يتم تحديد اختيار النظام من خلال حدود انحراف الحمل ومعدات المناولة؛ غالبًا ما تكون الرافعات الشوكية ذات التحميل الجانبي أو معدات معالجة المواد المتخصصة مطلوبة للحصول على عرض الممر الأمثل.

• تتراوح التطبيقات الحديثة من إعدادات الأرفف الكابولية ذات التحميل الطويل المحملة يدويًا في مجال البيع بالتجزئة إلى الأرفف الكابولية الآلية ذات المواد الطويلة المتكاملة بالكامل في التصنيع عالي الإنتاجية.

• تتطلب المواصفات الصحيحة تحليلًا هيكليًا صارمًا، بما في ذلك سعة بلاطة الأرضية، والامتثال للمنطقة الزلزالية، والتوزيع الدقيق للحمل من الذراع إلى العمود.

الميزة الهيكلية: لماذا تفشل رفوف البليت القياسية في التعامل مع الأحمال الطويلة

تعتمد رفوف البليت القياسية على إطار صلب يشبه الصندوق. يستخدمون أعمدة أمامية وخلفية مستقيمة متصلة بعوارض أفقية. تعمل هذه الهندسة مع المنصات الموحدة مقاس 48 بوصة. عند التعامل مع العناصر التي يتجاوز حجمها 108 بوصة، يفشل هذا التصميم. تحجب الأعمدة المستقيمة الأمامية فعليًا مستوى التخزين الأفقي. لا يستطيع مشغلو الرافعات الشوكية مناورة أنبوب فولاذي يبلغ طوله 20 قدمًا في خليج مقيد بأعمدة رأسية كل ثمانية أقدام. يؤدي تمرير المواد الطويلة عبر هذه القوائم إلى إبطاء العمليات. كما أنه يزيد من خطر تأثيرات الرف، مما يعرض بنية التخزين بأكملها للخطر.

يحل المبدأ الهندسي للتصميم الكابولي هذه المشكلة عن طريق إزالة العمود الأمامي بالكامل. يستخدم النظام الكابولي عمودًا مركزيًا للخدمة الشاقة مثبتًا على قاعدة مرجحة. تمتد الأذرع الأفقية إلى الخارج من هذا العمود المركزي لدعم الحمل. تعمل فيزياء هذا التصميم على نقل لحظة التحميل بأكملها مباشرة إلى القوائم المركزية وإلى الأسفل إلى القاعدة. يتم دعم الأسلحة في نهاية واحدة فقط. تتحمل نقطة الاتصال بين الذراع والعمود قوى القص والشد الهائلة، مما يتطلب هندسة دقيقة وفولاذًا عالي الجودة.

يؤدي التخلص من العوائق الأمامية إلى إنشاء مستوى تخزين أفقي متواصل وغير منقطع. يقوم مشغلو المستودعات بوضع حمولات ذات أطوال مختلفة في أي مكان على طول وجه الحامل. توجد حزمة من الخشب يبلغ طولها 10 أقدام بجوار حزمة يبلغ طولها 16 قدمًا على نفس المستوى. يسمح هذا التصميم ذو الوجه المفتوح بوضع الحمل المتغير. إنه يسرع دورات التحميل والتفريغ. يقترب مشغلو الرافعات الشوكية من الحامل مباشرة، ويضعون الحمولة غير الملائمة، ويعودون إلى الخلف دون تنفيذ مناورات توجيه معقدة.

تعمل قاعدة النظام كثقل موازن حاسم. يجب أن تبرز إلى الخارج أبعد من أطول ذراع لمنع الهيكل بأكمله من الميل إلى الأمام. يتم تثبيت هذه القاعدة مباشرة على الأرضية الخرسانية باستخدام مثبتات إسفينية شديدة التحمل. يمكن تصنيع الأذرع نفسها بشكل مستقيم أو مع ميل طفيف للأعلى. تساعد الأذرع المائلة على تعويض الانحراف الطبيعي تحت الأحمال الثقيلة وتمنع العناصر الأسطوانية من التدحرج عن الحافة الأمامية.

التطبيقات الصناعية الحديثة: ما هو الأرفف الكابولية المستخدمة اليوم؟

مواد البناء والأخشاب وساحات الأنابيب

يعتمد قطاع البناء على طائرات التخزين المستمر لإدارة المخزون الذي يتجاهل أحجام المنصات القياسية. تستخدم ساحات الخشب هذه الأنظمة لمنع تدهور المنتج وزيادة مساحة الفناء الرأسي. تخزين الخشب على الأرض يعرضه للرطوبة والآفات وأضرار الرافعات الشوكية. رفع هذه المواد يحمي المخزون وينظم الفناء.

• تخزين الخشب ذي الأبعاد وألواح الخشب الرقائقي والجدران الجافة والمنتجات الخشبية الهندسية دون الانحناء أو الترهل.

• تتطلب التطبيقات الخارجية تشطيبات من الفولاذ المجلفن لمنع الصدأ والتآكل في البيئات الجوية القاسية.

• دمج مظلات السقف على شكل حرف T والمثبتة مباشرة بمسامير على الأعمدة المستقيمة لحماية المواد الحساسة من المطر والثلج.

• تنظيم مواد التزيين المركبة حسب اللون والطول من أجل انتقاء سريع للطلب.

التصنيع ومعالجة الصلب

تتطلب بيئات التصنيع الثقيلة حلول تخزين قوية قادرة على التعامل مع الأحمال القصوى. تستخدم مراكز خدمة الصلب ومحلات التصنيع أنظمة شديدة التحمل لنقل المواد الخام بجوار خطوط الإنتاج النشطة مباشرة. وهذا يقلل من وقت انتقال المواد عبر أرضية المتجر. لا يمكن تخزين شعاع I من الفولاذ يبلغ طوله 24 قدمًا بكفاءة على أكوام أرضية دون استهلاك كميات هائلة من اللقطات المربعة.

• تنظيم وتخزين قضبان الفولاذ الثقيلة، والصفائح المعدنية، وسحب الألمنيوم، والأنابيب الثقيلة.

• التكامل مع الرافعات الجسرية العلوية ومعدات مناولة المواد الثقيلة لتحميل حزم الصلب الضخمة.

• تنظيم المواد الخام حسب نوع السبيكة وسمكها وطولها لتغذية ماكينات CNC وقواطع الليزر بكفاءة.

السباكة والتكييف ومراكز التوزيع

يواجه موزعو السباكة ومستلزمات التدفئة والتهوية وتكييف الهواء التحدي الفريد المتمثل في تخزين العناصر الأسطوانية المعرضة للتدحرج. توفر أنظمة الكابولي أماكن الإقامة اللازمة للطول مع دمج ميزات الأمان لتأمين الأحمال. يتطلب طول أنبوب الجدول 40 PVC البالغ طوله 20 قدمًا دعمًا مستمرًا لمنع الانحناء الدائم.

• تنظيم الأنابيب البلاستيكية والنحاسية والقناة الكهربائية حسب الطول والقطر لتلبية الطلب بسرعة.

• استخدام مصدات الذراع المتخصصة المثبتة بمسامير (مصدات الأنابيب) في نهاية الأذرع لمنع العناصر الأسطوانية من التدحرج عن وجه الحامل.

• استخدام أذرع ذات زوايا طفيفة (مائلة من 2 إلى 4 درجات) لضمان تدحرج الأنابيب بشكل طبيعي نحو العمود الأوسط بدلاً من الممر.

• تخزين مجاري التدفئة والتهوية وتكييف الهواء (HVAC) الضخمة ومكونات التهوية كبيرة الحجم التي تستهلك مساحة أرضية زائدة.

• الحفاظ على لفات العزل خفيفة الوزن ولكن طويلة مرتفعة ومحمية من الرطوبة على مستوى الأرضية.

الأثاث وبضائع التجزئة كبيرة الحجم

تتعامل مراكز توزيع البيع بالتجزئة مع مجموعة كبيرة ومتنوعة من وحدات SKU. العديد منها ضخمة جدًا بالنسبة للأرفف القياسية. يتطلب الأثاث والأجهزة وسلع التجزئة كبيرة الحجم طائرات تخزين قابلة للتكيف. تجبر رفوف الدمعة القياسية المستودعات على ترك مواضع المنصات الفارغة فقط لتناسب أريكة واحدة كبيرة الحجم.

• تخزين منصات نقالة كبيرة مخصصة وأرائك كبيرة الحجم وأجهزة ذات أشكال غريبة تتجاوز أبعاد منصة نقالة قياسية تبلغ 40 × 48.

• استخدام ألواح شبكية سلكية أو ألواح فولاذية صلبة موضوعة عبر الأذرع الكابولية لإنشاء رفوف مستمرة وقابلة للتكيف.

• السماح لملتقطي الطلبات بتحريك قطع الأثاث الكبيرة والمعبأة على طول السطح المستمر دون التمزق في القوائم.

فئات النظام: مواءمة أنواع الرفوف مع متطلبات التشغيل

رف ناتئ ذو حمولة طويلة وخفيف الوزن

عادةً ما تنشر الغرف الخلفية للبيع بالتجزئة، ومنشآت التصنيع الخفيفة، والعمليات المحملة يدويًا أ رف ناتئ ذو حمولة طويلة وخفيفة الوزن . تم تصميم هذه الأنظمة من الفولاذ المدلفن. تتضمن عملية التصنيع أخذ لفائف فولاذية مسطحة ولفها إلى شكل محدد، وعمل ثقوب على طول العمود من أجل إمكانية التعديل. وهذا يجعلها أخف وزنا وأسهل في التثبيت. وهي تستخدم أذرعًا قابلة للضبط، مما يسمح لموظفي المستودعات بإعادة تكوين مستويات التخزين بدون أدوات متخصصة. تم تحسين هذه الفئة للقدرات ذات الوزن المنخفض. إنه مثالي لتخزين الأنابيب البلاستيكية، وزخرفة الألومنيوم خفيفة الوزن، والقولبة، والخشب المحمل يدويًا. في حين أن هذه الأنظمة توفر نفقات رأسمالية أولية أقل، إلا أنها مقيدة بشكل صارم بقدرة وزنها. إنها تفتقر إلى مقاومة الصدمات اللازمة للنجاة من الاصطدامات بالرافعات الشوكية الثقيلة.

رفوف ناتئة للخدمة الشاقة وطويلة التحميل

تتطلب البيئات الصناعية مثل ساحات الخشب ومراكز خدمة الصلب ومصانع التصنيع الثقيلة رفوف ناتئ ذات حمولة طويلة للخدمة الشاقة . يتم تصنيع هذه الأنظمة من الفولاذ الهيكلي. إنها تستخدم عادةً بناء شعاع I سميك مدرفل على الساخن لكل من الأعمدة والأذرع. يتم تثبيت الأذرع بشكل كبير في القوائم بدلاً من تثبيتها. وهذا يوفر قدرات وزن هائلة لكل ذراع، غالبًا ما تتجاوز عدة آلاف من الجنيهات. تم تصميم الفولاذ الإنشائي ليتحمل أحمال الرافعة الشوكية عالية التأثير والتآكل الكاشط الناتج عن الاستخدام الصناعي الثقيل. توفر هذه الأنظمة قابلية التوسع الهائلة. يمكن لمديري المرافق تحديد ارتفاعات الأعمدة المخصصة التي تصل إلى سقف المستودع وأطوال الذراع المصممة خصيصًا لأحمال كبيرة الحجم. وهذا يجعلها مناسبة للمرافق متعددة المستويات وعالية التخليص.

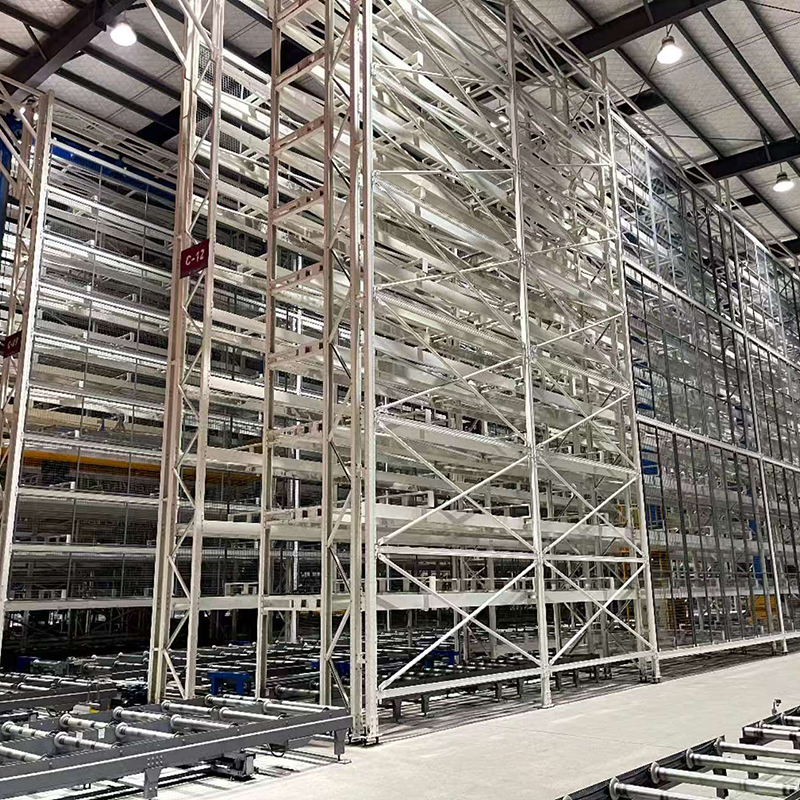

الأرفف الكابولية الآلية ذات المواد الطويلة

يتم اعتماد مراكز التوزيع عالية الإنتاجية ومرافق التصنيع المتقدمة بشكل متزايد أرفف ناتئ أوتوماتيكية طويلة المواد لتحقيق أقصى قدر من الكفاءة. تتكامل هذه الأنظمة مباشرة مع أنظمة التخزين والاسترجاع الآلية (AS/RS) والمركبات الموجهة الآلية (AGVs). يتطلب المظهر الهيكلي لهذه الرفوف تفاوتات تصنيعية صارمة بشكل لا يصدق. تعتمد الرافعات الآلية على مواقع أذرع دقيقة لإيداع المواد واسترجاعها دون تدخل بشري. يتطلب تقييم هذه الأنظمة تحليل توحيد الحمل، وتكامل البرامج المتخصصة (WMS/WCS)، والصلابة الهيكلية. على الرغم من أنها تتطلب استثمارًا كبيرًا مقدمًا، إلا أن الأنظمة الآلية تحقق أقصى استفادة من المساحة. إنها تلغي متطلبات عرض الممر للرافعات الشوكية التقليدية وتقلل بشكل كبير من تكاليف العمالة على المدى الطويل.

أبعاد التقييم الفني: كيفية تحديد نظام الكابولي

سعة الحمولة وحدود الانحراف

يبدأ تحديد النظام بحساب سعة تحميل الذراع بدقة. يجب على مديري المنشأة تحديد السعة الصحيحة بناءً على توزيع وزن المادة المحددة. تقوم بتقسيم الوزن الإجمالي للحمولة على عدد الأذرع التي تدعمها لإيجاد السعة المطلوبة لكل ذراع. على سبيل المثال، إذا كان لديك حزمة من الأنابيب الفولاذية بوزن 10000 رطل مدعومة بأربعة أذرع، فيجب أن تبلغ سعة كل ذراع 2500 رطل على الأقل. يجب أن يكون الحمل متساويًا عبر الذراعين. يحدث تحميل النقطة عندما يقع الوزن الكامل لجسم ثقيل على طرف ذراع واحدة. وهذا يسبب فشلا هيكليا كارثيا. فهم التحمل انحراف هو نفس القدر من الأهمية. يشير الانحراف إلى الانحناء الطبيعي للذراع الفولاذي تحت الحمل الأقصى. يجب على المهندسين التأكد من أن انحراف الذراع المقبول يظل ضمن الحدود الآمنة. وهذا يمنع التعب الهيكلي، والتشوه الدائم، وخطر انزلاق المواد من الحامل.

البصمة وعرض الممر وتوافق المعدات

يعتمد تخطيط النظام الكابولي بشكل كامل على معدات مناولة المواد المستخدمة لخدمته. هناك علاقة مباشرة بين طول المادة المخزنة، ونصف قطر الدوران للرافعة الشوكية، وعرض الممر الواضح المطلوب. إذا كانت المنشأة تستخدم رافعة شوكية موازنة قياسية لحمل أنابيب فولاذية بطول 20 قدمًا، فيجب أن يكون الممر أوسع من 20 قدمًا للسماح للشاحنة بالتحول إلى وجه الحامل. لتحقيق أقصى قدر من كثافة التخزين والتنقل في الممرات الضيقة، يجب أن تقوم العمليات بتقييم ترقيات المعدات. تسمح الرافعات الشوكية متعددة الاتجاهات أو شاحنات الوصول أو اللوادر الجانبية المتخصصة للمشغلين بحمل حمولات طويلة بالتوازي مع الممر. وهذا يقلل من عرض الممر المطلوب إلى ستة أو سبعة أقدام.

هندسة القاعدة والعمود والملحقات

تعتمد السلامة الهيكلية للنظام على نسبة القاعدة إلى الذراع. يفرض أحد المتطلبات الهندسية الصارمة أن طول القاعدة يجب أن يساوي دائمًا أو يتجاوز طول أطول ذراع متصل بالعمود. وهذا يمنع الهيكل بأكمله من الميل للأمام تحت الحمل الثقيل. يتطلب تخطيط المساحة أيضًا الاختيار بين الوحدات أحادية الجانب والمزدوجة الجانب. تتميز الوحدات أحادية الجانب بأذرع على جانب واحد، وهي مصممة لتثبيتها بشكل مسطح على جدران المستودعات. تتميز الوحدات ذات الوجهين بأذرع على كلا الجانبين وتوفر أقصى كثافة للتخزين في المساحات الأرضية المفتوحة. ويضمن تحديد الملحقات المهمة السلامة التشغيلية. توقف الأنابيب المثبتة بمسامير تمنع الأحمال الأسطوانية من التدحرج. تسمح دعامات السطح المنسدلة بإضافة شبكة سلكية. تسمح أقواس السقف ببناء حظائر تخزين خارجية.

مزايا وعيوب الأرفف الكابولية (المقايضات المفاهيمية)

الميزة الأساسية لهذه الأنظمة هي مرونتها التي لا مثيل لها في الأحمال الطويلة. إنها قابلة للتكيف بشكل كبير مع اختلافات الطول والعناصر غير الملائمة التي لا يمكن تخزينها على الأرفف التقليدية. نظرًا لعدم وجود أعمدة أمامية، يمكن لموظفي المستودع تخزين أنبوب بطول 10 أقدام بجوار أنبوب بطول 24 قدمًا على نفس المستوى تمامًا دون تعديل هيكل الحامل. يؤدي هذا إلى إنشاء بيئة تخزين عالية المرونة تتكيف مع ملفات تعريف المخزون المتغيرة.

يجب على مديري المرافق الموازنة بين استخدام المساحة وتكاليف المعدات. في حين أن الأرفف الكابولية تعمل على تحسين المساحة الرأسية للأحمال الطويلة، فهي بطبيعتها أقل كفاءة في المساحة من أرفف البليت القياسية عند تخزين المنصات الموحدة ذات الحجم القياسي. لتحقيق أقصى قدر من كثافة المستودعات باستخدام الأنظمة الكابولية، يجب أن تستثمر العمليات في الرافعات الشوكية المتخصصة، مثل اللوادر الجانبية أو الشاحنات متعددة الاتجاهات. تمثل هذه المركبات نفقات رأسمالية ثانوية كبيرة وتتطلب تدريبًا متخصصًا للمشغلين.

تتضمن المقايضة الأخرى الاختيار بين الفولاذ المدلفن والفولاذ الهيكلي. توفر الأنظمة المشكلة باللف تكاليف أولية أقل وتركيبًا أسهل. إنها تفتقر إلى المتانة طويلة المدى في مناطق الرافعات الشوكية ذات حركة المرور العالية. تتطلب أنظمة الفولاذ الإنشائية استثمارًا أوليًا أعلى ولكنها توفر مقاومة فائقة للصدمات. وهذا يضمن نجاة الرفوف من مطبات الرافعة الشوكية التي لا مفر منها دون الحاجة إلى استبدال العمود بشكل مستمر.

مخاطر التنفيذ والامتثال للسلامة

بلاطة الأرضية والأساسات والمتطلبات البيئية

واقع تنفيذ التخزين الثقيل هو أن هذه الأنظمة تمارس أحمالًا هائلة على البلاطة الخرسانية للمستودع. نظرًا لأن كل الوزن يتركز على الأعمدة والقواعد المركزية، فإن الضغط بالجنيه لكل بوصة مربعة (PSI) يكون شديدًا. يجب على مديري المرافق تفويض الحفر الأساسي والتحليل الهندسي الشامل. وهذا يضمن أن البلاطة الخرسانية الموجودة لديها العمق وقوة الضغط لدعم النظام المحمل بالكامل. يؤدي وضع رفوف هيكلية ثقيلة على بلاطة غير مناسبة إلى تشقق الخرسانة وميلها وانهيارها في نهاية المطاف. نادرًا ما تكون لوح المستودع القياسي مقاس 4 بوصة كافيًا للأعمدة الكابولية الهيكلية شديدة التحمل.

يتطلب الامتثال للسلامة الالتزام الصارم بقواعد التثبيت الخاصة بالزلازل والرياح. تتطلب التركيبات في المناطق الزلزالية النشطة أبعادًا محددة للوحة القاعدة، وعمودًا فولاذيًا أكثر سمكًا، ومثبتات إسفينية شديدة التحمل مدمجة بعمق في الخرسانة. بالنسبة للأنظمة الخارجية في ساحات الخشب أو الأنابيب، يجب على المهندسين الإنشائيين مراعاة قص الرياح وأحمال الثلج على مظلات السقف المرفقة. المظلة تعمل مثل الشراع. بدون الهندسة المناسبة، يمكن للرياح العاتية أن تمزق هيكل الأرفف من أساسه.

بروتوكولات وضع التحميل وتدريب المشغلين

هيكل الرف المادي ليس سوى نصف معادلة السلامة. البروتوكولات التشغيلية لا تقل أهمية. تتضمن استراتيجية التخفيف الأساسية تدريب مشغلي الرافعات الشوكية على تحميل مركز الثقل وزوايا الاقتراب الآمنة. يجب أن يفهم المشغلون كيفية وضع الشوكات لضمان بقاء الحمل متوازنًا قبل رفعه إلى أعلى الأذرع. يؤدي إسقاط حمل ثقيل على الذراعين بدلاً من خفضه بلطف إلى إنشاء أحمال صدمات ديناميكية تتجاوز سعة الوزن الثابت للفولاذ.

يجب تطبيق قواعد صارمة لمنع ترهل المواد والتوزيع غير المتساوي للوزن. كقاعدة هندسية قياسية، يجب أن تتدلى المواد من الأذرع الخارجية بمقدار نصف المسافة بين الأعمدة القائمة. إذا كانت الأعمدة متباعدة بمقدار 48 بوصة، فيجب أن يتدلى الحمل على الذراع النهائية بمقدار 24 بوصة بالضبط. تمنع هذه النسبة المحددة المادة من الانحناء في المنتصف أو انقلاب الأطراف.

تعتبر عمليات التفتيش الروتينية إلزامية للحفاظ على السلامة الهيكلية. يجب على مديري المرافق إنشاء بروتوكولات صارمة لفحص مسامير الذراع، والتحقق من عزم دوران المسمار على الوصلات الهيكلية، وقياس سمك العمود. أي علامات للتعب الهيكلي، مثل الأذرع المنحنية، أو البراغي المنفصلة، ​​أو ألواح القاعدة المشوهة، تتطلب تفريغًا فوريًا للحامل وإصلاحًا احترافيًا.

خاتمة

الأرفف الكابولية ليست حل تخزين عالمي. إنها ضرورة تشغيلية للمرافق التي تتعامل مع المواد الطويلة أو الضخمة أو غير القياسية حيث تؤدي الأرفف التقليدية إلى حدوث اختناقات أو مخاطر على السلامة. إن فرض الأحمال غير الملائمة على رفوف البليت القياسية يؤدي إلى إضعاف كفاءة المستودعات ويعرض الموظفين للخطر. من خلال تنفيذ نظام تخزين مفتوح الوجه، تستعيد العمليات المساحة الرأسية، وتسرع دورات الانتقاء، وتحمي المخزون القيم من التلف. اعتمد اختيار النظام الخاص بك بشكل صارم على الحد الأقصى لوزن الحمولة، وصلابة المواد، ومساحة المستودع المتوفرة. تناسب الأنظمة المشكلة باللفائف الخفيفة بيئات البيع بالتجزئة المحملة يدويًا. الفولاذ الإنشائي إلزامي للتطبيقات الصناعية الثقيلة. ينبغي للمنشآت عالية الإنتاجية تقييم التكامل الآلي لتعويض تكاليف العمالة طويلة الأجل وزيادة الكثافة إلى الحد الأقصى.

1. ابدأ مسحًا شاملاً لموقع المنشأة لتحديد المساحة الأرضية المتاحة وارتفاعات السقف وأبعاد الممر الحالية.

2. استشر مهندسًا إنشائيًا مرخصًا لإجراء الحفر الأساسي والتحقق من قدرات البلاطة الخرسانية قبل شراء أنظمة الخدمة الشاقة.

3. قم بمراجعة أسطول معدات مناولة المواد الحالي لديك لتحديد ما إذا كانت الرافعات الشوكية ذات الموازنة القياسية كافية، أو ما إذا كانت اللوادر الجانبية ضرورية للتنقل في الممرات الضيقة.

4. احسب الوزن والطول الدقيقين لأثقل وأطول وحدات SKU لديك لتحديد سعة الحمولة الأساسية ومتطلبات طول الذراع.

التعليمات

س: ما هو الفرق بين أرفف البليت والأرفف الكابولية؟

ج: تستخدم أرفف البليت أعمدة عمودية أمامية وخلفية متصلة بواسطة عوارض أفقية، مما يؤدي إلى إنشاء صندوق مقيد مثالي للمنصات النقالة القياسية مقاس 48 بوصة. تستخدم الأرفف الكابولية عمودًا رأسيًا خلفيًا واحدًا مع أذرع أفقية تمتد إلى الخارج. يؤدي هذا إلى إزالة العوائق الأمامية، مما يخلق وجهًا مفتوحًا مصممًا خصيصًا للعناصر الطويلة أو الضخمة أو غير القياسية مثل الخشب والأنابيب الفولاذية.

س: ما هي المزايا والعيوب الرئيسية للأرفف الكابولية؟

ج: الميزة الرئيسية هي المرونة التي لا مثيل لها في تخزين الأحمال الطويلة والصعبة دون تداخل رأسي، مما يسمح بتحميل وتفريغ أسرع. العيب الأساسي هو أنها أقل كفاءة في استخدام المساحة لتخزين المنصات القياسية والموحدة. بالإضافة إلى ذلك، غالبًا ما يتطلب تعظيم كثافة الممر شراء رافعات شوكية ذات تحميل جانبي متخصصة.

س: ما هو الوزن الذي يمكن أن يتحمله حامل الكابولي للخدمة الشاقة؟

ج: يمكن أن تتحمل الرفوف الكابولية الهيكلية شديدة التحمل وزنًا هائلاً، يتراوح غالبًا من 2000 إلى أكثر من 5000 رطل لكل ذراع. يمكن لعمود مستقيم واحد أن يدعم عشرات الآلاف من الجنيهات، اعتمادًا على مقياس الفولاذ وارتفاع العمود وهندسة القاعدة. يجب التحقق من القدرات الدقيقة من قبل مهندس إنشائي.

س: هل يمكنك وضع المنصات القياسية على الأرفف الكابولية؟

ج: نعم، ولكن يحتاج إلى تعديل. لتخزين المنصات القياسية بأمان، يجب عليك تثبيت سطح شبكي سلكي أو دعامات متقاطعة من الفولاذ الصلب عبر أذرع الكابول لإنشاء رف مستمر. ومع ذلك، فإن استخدام الأنظمة الكابولية حصريًا للمنصات القياسية لا يعد عمومًا فعالاً من حيث المساحة مقارنة بأرفف الدمعة التقليدية.

س: ما هو نوع الرافعة الشوكية المطلوبة للأرفف الكابولية؟

ج: على الرغم من أنه يمكن استخدام الرافعات الشوكية ذات الموازنة القياسية، إلا أنها تتطلب ممرات واسعة جدًا لتحويل وتحميل المواد الطويلة. لتحقيق أقصى قدر من كثافة التخزين والعمل في ممرات ضيقة، تستخدم المرافق عادةً معدات متخصصة مثل الرافعات الشوكية متعددة الاتجاهات، أو شاحنات الوصول، أو اللوادر الجانبية، التي تحمل حمولات طويلة بالتوازي مع سطح الحامل.

س: كيف يتم حساب طول الذراع اللازم لرفوف الكابولي؟

ج: يجب أن يكون طول الذراع مساوياً أو يزيد قليلاً عن عمق المادة المخزنة. يجب ألا يتجاوز الحمل أبدًا الطرف الأمامي للذراع، حيث يؤدي ذلك إلى تغيير مركز الجاذبية ويسبب تحميلًا خطيرًا على النقاط. بالإضافة إلى ذلك، يجب أن يكون طول القاعدة دائمًا مساويًا أو أطول من أطول ذراع لمنع الانقلاب.
